MI 3122 SMARTEC Z Line Loop RCD

Comprobadores mono-función

MI 3122 SMARTEC Z Line Loop RCD
MI 3122 SMARTEC Z Line Loop RCD

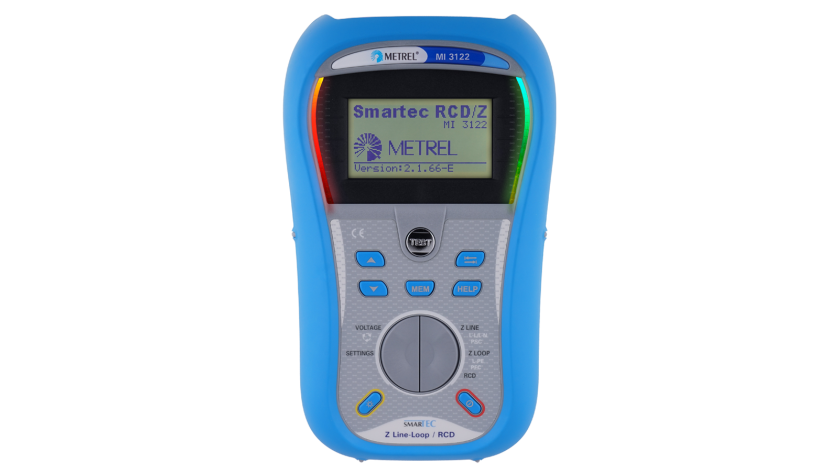

El MI 3122 Comprobador de diferenciales, bucle, línea y corriente de cortocircuito está específicamente diseñado para la comprobación de circuitos con alimentación. El instrumento contiene características integradas de fusibles y diferenciales para la evaluación de los resultados de las pruebas. El sistema de monitorización de tensión en línea permite al operario controlar lo que sucede en tres tensiones simultáneas en tiempo real. Los indicadores luminosos PASA / NO PASA de color verde y rojo, así como las pantallas de ayuda para cada medición, facilitan y simplifican el manejo del instrumento. Todos los resultados se pueden guardar en el instrumento, desde donde se podrán descargar a un ordenador con la ayuda del software opcional A 1291 EuroLink PRO o A 1290 EuroLink PRO Plus para la evaluación y generación de informes una vez finalizadas las pruebas. El MI 3122 realiza las pruebas de diferencial, bucle, línea, tensión AC, frecuencia y secuencia de fases exigidas por la normativa EN 61557.



Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

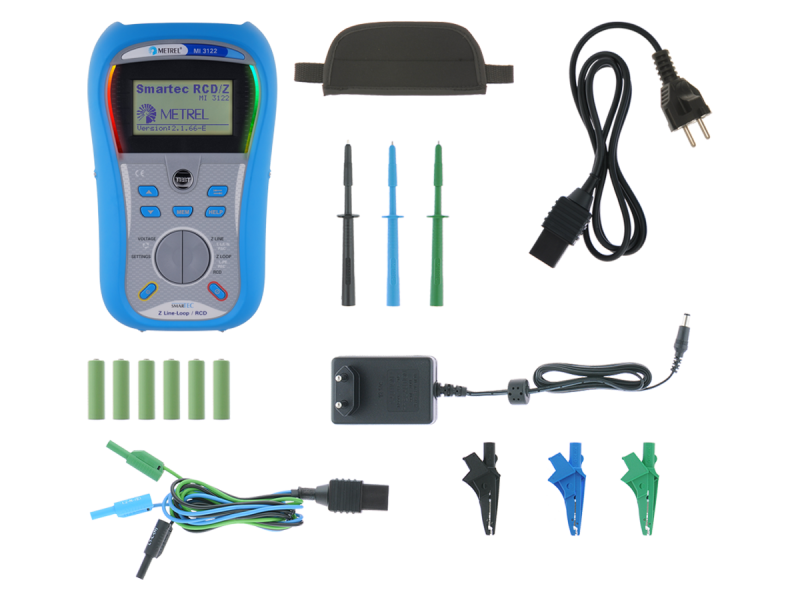

MI 3122 Kit estándar

  • Equipo Smartec Z línea-bucle / RCD.
  • Correa de mano.
  • Cable de prueba tipo schuko.
  • Conexión de cable de prueba universal 3 x 1,5 m.
  • puntas de prueba, 3 uds (azul, negra, verde).
  • Cocodrilos, 3 uds (azul, negra, verde).
  • Adaptador de corriente + 6 pilas aa de NiMH.
  • Manual de instrucciones en CD.
  • Manual de instrucciones abreviado.
  • Manual técnico en CD.
  • Certificado de calibración.
Añadir a consulta
Accesorios opcionales

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 60755 General safety requirements for residual current operated protective devices
  • IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
  • IEC/EN 61557-6 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems
  • IEC/EN 61557-7 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Seguridad del instrumento respecto del usuario

  • Normativa EMC 89/336/EE sobre compatibilidad electromagnética
  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series

Características

Funciones de medición

  • Impedancia de línea.
  • Impedancia de bucle.
  • Resistencia de bucle con función de bloqueo del disparo del diferencial.
  • Tensión y frecuencia TRMS.
  • Secuencia de fases.
  • Comprobación de diferenciales (generales y selectivos, tipo AC y A).

Características clave

  • Pantallas de ayuda: el instrumento se suministra equipado con pantallas de ayuda integradas que se pueden consultar in situ.
  • Indicadores LED Pasa/No pasa: a ambos lados de la pantalla LCD existen dos indicadores LED para la evaluación PASA / NO PASA de los resultados de las pruebas.
  • Tablas de fusibles integradas: esta característica única permite la evaluación automática de la impedancia de línea / bucle en comparación con las reglamentaciones.
  • Monitorización de la tensión en línea: monitoriza las tres tensiones en tiempo real.
  • Descarga de datos: realiza las descargas por medio de un cable RS232 o USB di-rectamente al ordenador con la ayuda del software opcional.
  • Actualizable: si se producen cambios en las reglamentaciones, es posible actualizar el firmware para mantener al día el instrumento.
  • Función de bloqueo del disparo: la función Zs (RCD) realiza una prueba de resistencia de bucle sin disparo del diferencial.
  • Cargador integrado y pilas recargables: la unidad cuenta con un circuito de carga integrado, y se suministra equipado con un juego de baterías recargables de NiMH.
  • Diferencial auto: el procedimiento de prueba de diferenciales automatizado reduce significativamente el tiempo empleado en la prueba.
  • Fácil de utilizar: su brillante pantalla LCD de gran tamaño y sus grandes botones permiten un fácil manejo del instrumento (incluso cuando se utilizan guantes).
  • Soporte magnético: imán que se utiliza para fijar el instrumento sobre superficies metálicas, liberando las manos del operario.

Datos técnicos

Tamaño: 140 x 230 x 80 mm
Peso (sin accesorios): 0,93 kg

Aplicaciones

Mantenimiento preventivo

  • Pruebas DCR de impedancia de línea y bucle
  • Medidas de tensión
  • Medidas de frecuencia

Especificaciones


Imprimir

Software

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
PC SW EuroLink PRO en 1.0 13.03.2014 pdf 915.07 KB
MI 3122 SMARTEC Z Line-Loop / RCD en 1.0 19.01.2011 pdf 336.42 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3122 SMARTEC Z Line-Loop / RCD es 1.2.3 06.10.2022 20 751 454 pdf 1.64 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 0101 EuroLink PRO (EU) en 4.38 18.01.2022 Readme zip 60.59 MB Acceso
