MA 2067 Panel de demostraciones
Paneles de Demostración de Baja Tensión

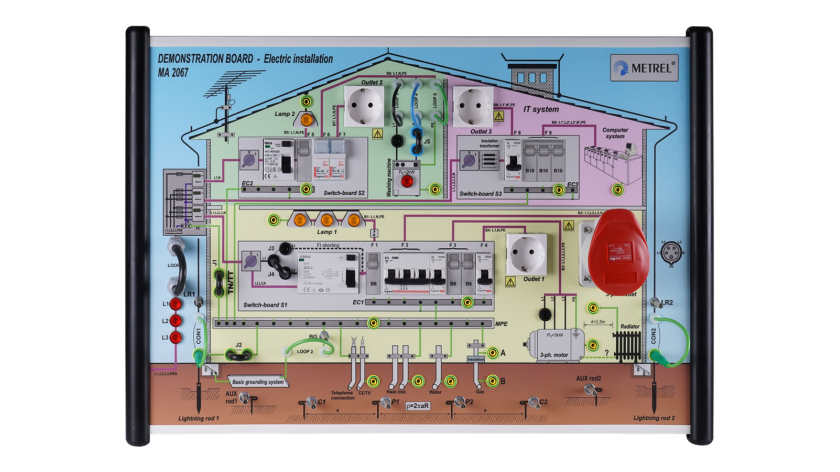

El panel de demostraciones MA 2067 es una excelente herramienta educativa y de demostraciones que simula condiciones reales en instalaciones eléctricas de baja tensión. El panel de demostraciones comprende todos los elementos significativos de las instalaciones eléctricas como RCS de diferentes tipos, fusibles, barras de ecualización PE, enchufes monofásicos y trifásicos, diferentes consumidores de energía eléctrica y diferentes sistemas de tierra (TT, TN, IT). El panel de demostraciones MA 2067 simula diferentes tipos de fallos en instalaciones eléctricas. La comprobación completa y resolución de problemas de la instalación es posible mediante los equipos adecuados.
¿Posee este producto?
Seleccione un conjunto

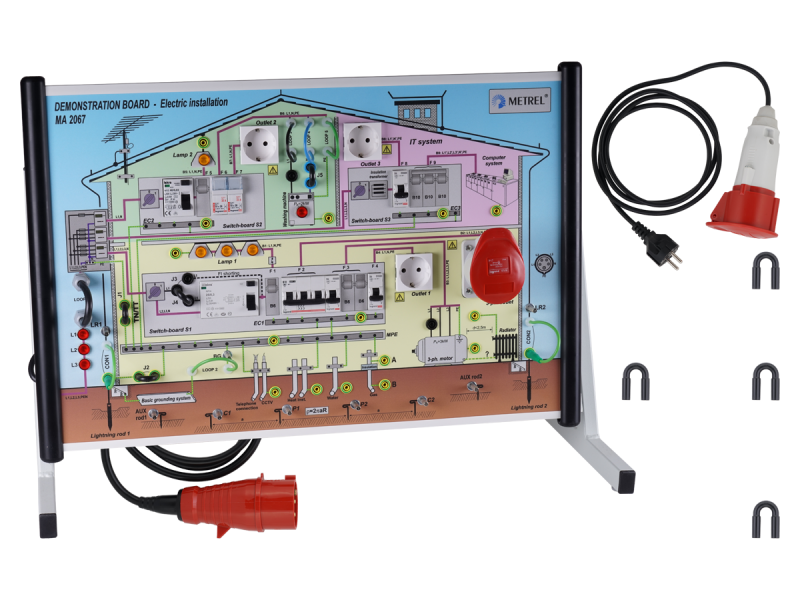

- Panel de demostraciones.
- Puente, 4 uds.
- Soporte para el panel de demostraciones (Para uso vertical).
- Cable adaptador monofásico.
- Cable de red monofásico.
- Manual de instrucciones.
- Cuaderno de ejercicios.
- Certificado de calibración.
Características
Funciones de medición
- Permite 65 mediciones diferentes conforme a la norma IEC/EN61557 (aislamiento, resistencia, continuidad de conductores PE, resistencia de tierra, resistencia específica de tierra, impedancia de línea y bucle, rotación de fase, corriente de fuga, comprobación RCD, tensión y frecuencia).
- S pueden seleccionar 19 errores diferentes en un distribuidor con bloqueo.
- Se incluyen diferentes tipos de RCS para medir el tiempo de disparo, la corriente de disparo y la tensión de contacto.
- Simulación de sistemas de tierra TT, TN e IT.
- Posibilidad de conexión a sistema monofásico o trifásico.
- En el kit estándar se incluye un cuaderno con teoría y ejercicios para escuelas y centros de formación.
Datos técnicos
- Dimensiones: 680 x 450 mm (ancho x alto)
- Peso: 12,5 kg
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MA 2067 Demonstration Board | en | 2022 | 05.09.2022 | 587.25 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MA 2067 Demonstration board | es | 1.4.2 | 05.11.2021 | 20 751 963 | 619.42 KB |
Acceso
|
| DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Enlace externo | Desconocida |
|
