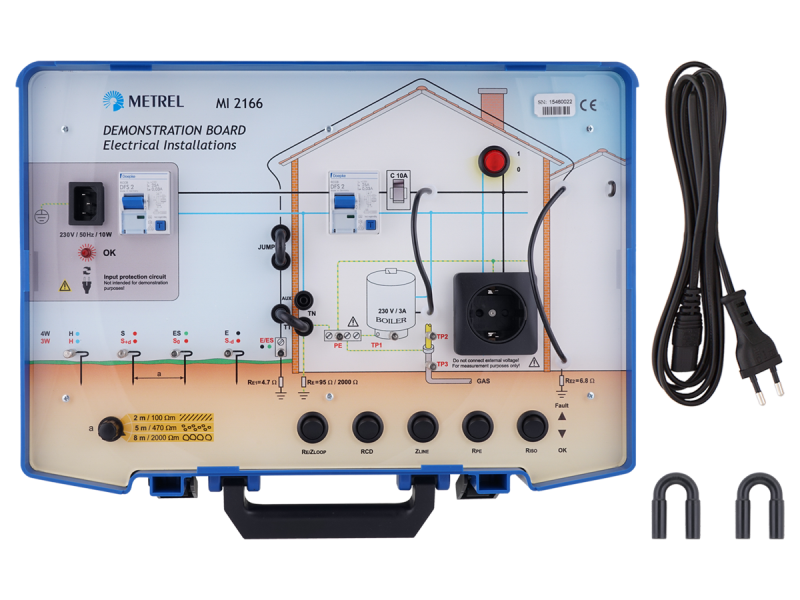

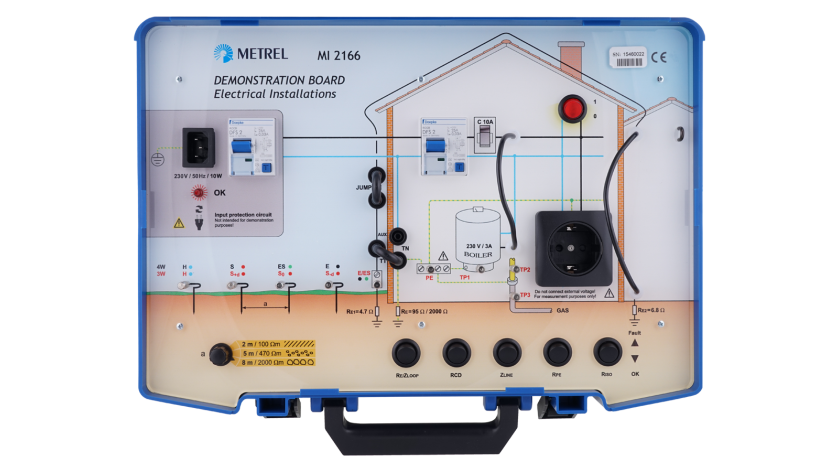

MI 2166 Panel de demostraciones

Paneles de Demostración de Baja Tensión

Panel de demostraciones simula una instalación eléctrica como las que se pueden encontrar en las casas individuales o apartamentos. Este panel es utilizado principalmente por lo vendedores para realizar demostraciones del funcionamiento de los equipos de prueba de instalaciones eléctricas. Se pueden presentar varios métodos de prueba soportados por diferentes instrumentos de prueba. MI 2166 es compatible con todos los probadores de seguridad de instalación de Metrel.

Kits

Características

Funciones de medición

  • Permite una gran número de mediciones diferentes conforme a la norma EN 61557 (aislamiento, resistencia, continuidad de conductores PE, resistencia de tierra (métodos de cuatro cables y dos pinzas), resistencia específica de tierra, impedancia de línea y bucle, rotación de fase, corriente de carga, comprobación RCD, tensión decontacto, etc.).
  • Elementos auténticos de instalaciones eléctricas en el panel frontal como RCD, interruptor ON/OFF con lámpara, toma de corriente de prueba y terminales de conexión.
  • Permite presentar todos los métodos de prueba normalizados.
  • Se pueden preconfigurar 5 errores diferentes con interruptores de fallas.
  • Simulación del sistema TN o TT.
  • El panel de demostraciones se coloca en el maletín robusto con asa para un transporte cómodo.

Datos técnicos

  • Dimensiones: 450 × 330 × 110 mm
  • Peso: 3,56 kg

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 2166 Demonstration Board en 1.0 19.01.2011 pdf 223.08 KB
Manual MI 2166 Demonstration Board en 1.3 19.01.2011 20 750 750 pdf 909.38 KB Acceso
