MI 3115 PV Analyser Nuevo
Comprobadores de instalaciones eléctricas y fotovoltaicas
Pruebe sistemas fotovoltaicos de hasta 1500 V con estilo. El analizador MI 3115 PV ofrece pruebas según la norma IEC 62446 y es compatible con todas las pruebas y mediciones de categoría 1 y categoría 2. Por ejemplo, mediciones de resistencia de aislamiento de cadenas fotovoltaicas, mediciones de curvas IV y conversión de los valores medidos a valores STC, así como comparación con valores nominales dados por los fabricantes de paneles fotovoltaicos. La irradiancia y la temperatura de la célula se miden en tiempo real con la unidad remota inalámbrica. Además, las pruebas de categoría 1 se reúnen en una sola prueba automática que permite al usuario realizar todas las pruebas deseadas con solo pulsar el botón de inicio.
¿Posee este producto?
¿Cuál es el mejor para usted?
Seleccione un conjunto
- Instrumento analizador fotovoltaico MI 3115
- A 1785 PV WL remoto
- A 1833 PV Sensor de temperatura
- A 1834 PV Célula de referencia
- A 1835 Pinza para sujeción de accesorios,2 unidades
- S 2145 Kit de adaptadores fotovoltaicos MC4macho y hembra
- A 1790 Cable de prueba ROJO, 3 m, 2,5 mm2
- A 1790 Cable de prueba AZUL, 3 m, 2,5 mm2
- A 1792 Cable de prueba, verde, 3 m, 0,75 mm2
- A 1509 Cable de prueba, negro, 50 m,0,75 mm2, en bobina
- A 1012 Cable de prueba, verde, 4 m, 0,75 mm2
- A 1309 Pinza de cocodrilo, verde
- A 1014 Sonda de prueba, negra
- A 1015 Sonda de prueba, azul
- A 1016 Sonda de prueba, roja
- A 1727 Cable USB, tipo A/B
- A 1728 Cable de alimentación, 2 m, 3 x0,75 mm2
- A 1551 Funda flexible de transporte acolchada,tamaño: L
- A 1548 Cable de fuente de alimentación0,5 A/ 12 V**
- A 1791 Correa de transporte
- S 2080 Pilas recargables, 1,2 V, 2100 mAh,tipo AA, 6 unidades
- Certificado de calibración para MI 3115
- Certificado de calibración para A 1785
- Manual de instrucciones
- Software para PC Metrel ES Manager(MESM)*
Videos
Promotional
Normativas aplicadas
Instalación de BT en edificio
- EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
- EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
- IEC/EN 60364 Electrical Installations for Buildings series
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
Sistemas fotovoltaicos
- IEC/EN 62446 Photovoltaic (PV) systems - Requirements for testing, documentation and maintenance
- EN 62466-1 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 1: Grid connected systems – Documentation, commissioning tests and inspection
- EN 62466-2 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 2: Grid connected systems – Maintenance of PV systems
Seguridad del instrumento respecto del usuario
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
Seguridad de CEM
- IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
Características
Funciones de medición
- Resistencia de aislamiento de cadenas de hasta 1500 V.
- Continuidad de conductores PE.
- Prueba de polaridad.
- Prueba de Isc y Uoc.
- Prueba de Curva IV.
- Aquisición inalámbrica de los datos de irradiancia y temperatura de los paneles fotovoltaicos
Características clave
- Medición del aislamiento y curvas IV de sistemas fotovoltaicos de hasta 1500 V en un solo instrumento
- Método de medición capacitivo.
- Unidad remota inalámbrica (wifi) para medir y registrar la irradiancia y la temperatura de los paneles fotovoltaicos.
- Prueba automática para pruebas de categoría 1.
- Cálculo de los valores STC y comparación con los datos nominales.
- Corrección de parámetros introducidos erróneamente con anterioridad en una medición o grupo de mediciones ya ejecutadas.

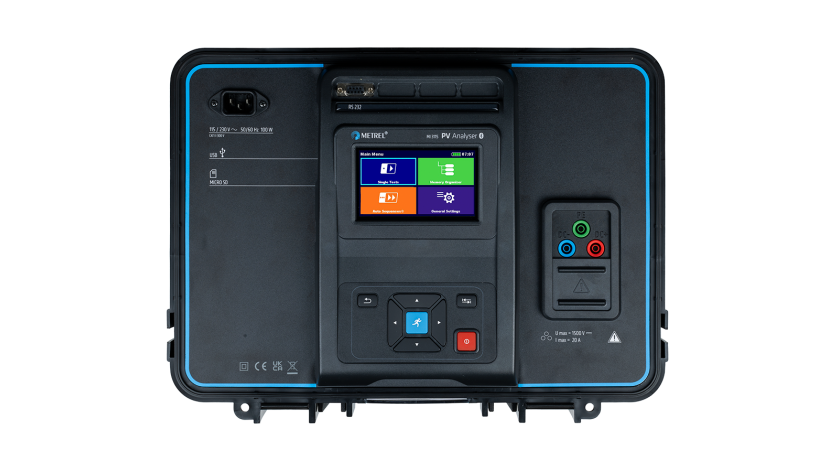

- El instrumento se controla a través de una gran pantalla táctil a color desde la que el usuario puede preparar e iniciar la prueba o medición seleccionada, almacenar los resultados y revisarlos en formato numérico y gráfico.
- Organizador de memoria, operaciones sobre una medición o un grupo de mediciones, funcionalidad de búsqueda.
- Gestor de la base de datos de paneles fotovoltaicos.
- Auto-secuencias (programas automáticos de prueba).
- El software para PC Metrel ES Manager permite preparar con antelación la estructura de medición y las mediciones, cargar o descargar dicha estructura y, a continuación, revisar los resultados, permitir un análisis avanzado de la curva de I/U, explorar bases de datos de paneles fotovoltaicos y generar un informe profesional.
Datos técnicos
Unidad principal:
- Dimensiones (ancho x alto x fondo): 420 x 180 x 330 mm
- Peso: 6,8 kg
Unidad remota:
- Dimensiones (ancho x alto x fondo): 140 x 80 x 230 mm
- Peso: 1 kg
Aplicaciones
Fuentes de energía renovables
- STC values and performance of PV panels
Ubicaciones especiales
- Instalaciones fotovoltaicas de baja tensión
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3115 PV Analyser | es | 2024 | 30.01.2024 | 473.42 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3115 PV Analyser | en | 1.3.3 | 12.04.2024 | 20753336 | 2.5 MB |
Acceso
|
|
| A 1785 PV Remote WL | en | 1.1.1 | 23.01.2024 | 20753318 | 839.79 KB |
|
| DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | Enlace externo | Desconocida |
|
| PC Software | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| SW 1201 Metrel Electrical Safety Manager (MESM) | Multi-Language | 1.23.0.1115 | 29.02.2024 | Readme | zip | 369.58 MB |
